Druckerhöhungsanlage

Platzieren Sie hier Ihre eigenen Texte und Bilder. Klicken Sie auf diesen Text zum Bearbeiten.

Beschreibung

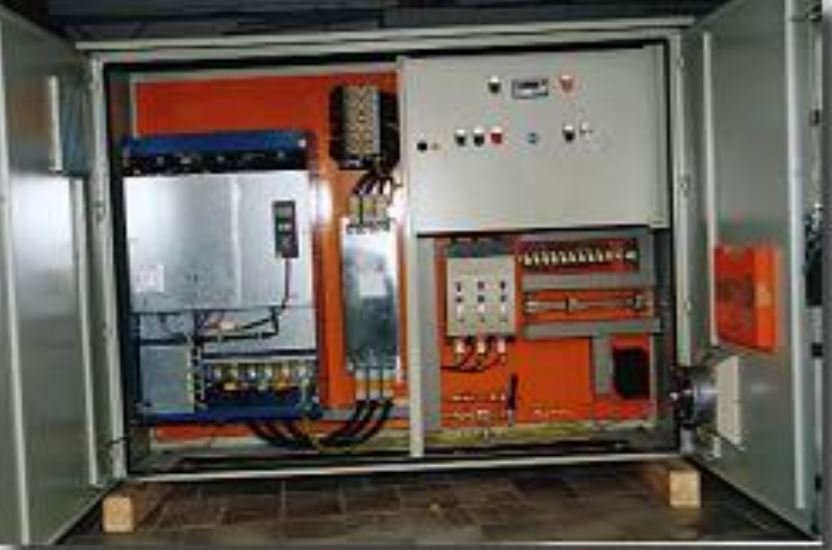

Druckerhöhungsanlage für 1 Pumpe max. 110 KW, über Frequenzumrichter , Direktstart 400 V/50 Hz ​​

bestehend aus:

  • Leistungsteil mit Frequenzumrichter, Netzdrossel und Netzfilter
  • Sicherungslasttrenner, Trafo 400/230VAC,  Leitungsschutzschalter, Motorschutzschalter
  • Niveausteuerung mit elektronischem Druckaufnehmer 0-16 bar (4-20mA)
  • Außenschrankheizung mit Thermostat und Vorsicherung
  • Be- und Entlüftung IP54

eingebaut in:

  • Aluminium Außenschrank IP 54 mit Lackierung RAL 7032 (Kieselgrau) in Sonderausführung
  • Betonsockel wurde bauseits nach unseren Vorgaben erstellt



Besonderheiten:

  • Vollautomatische druckabhänige PI - Regelung mit Unterdruck- und Überdruckabschaltung
  • Betriebsvorwahl 1 = Abnahme max. 100 % (Bei Einsetz von zwei Regnern)
  • Betriebsvorwahl 2 = Abnahme max.  50% (Bei Einsatz von einem Regner)

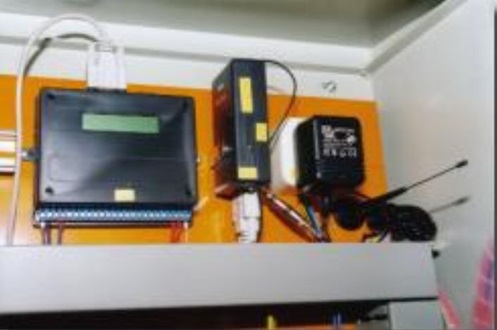

  • GSM - Funkmodem D1 mit Einschaltung und Störungsmeldung über SMS

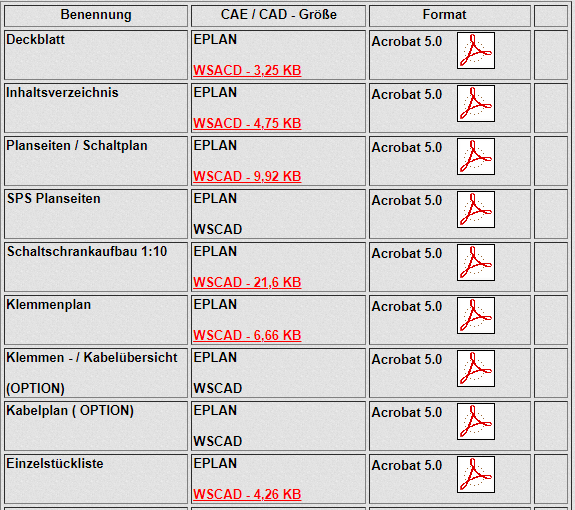

Schaltungs- und Revisionsunterlagen
